溢流型球磨機簡介：
溢流型球磨機主要由筒體、端蓋、主軸承、中空軸頸、傳動齒輪和給礦器等部分組成。其筒體是用厚達15-36MM的鋼板焊接而成，其耐磨度非常高。因而被廣泛用于、水泥、硅酸鹽制品、選礦、建材、化工等行業。主要是對各礦石和其它磨性物料進行干式或濕式粉磨。

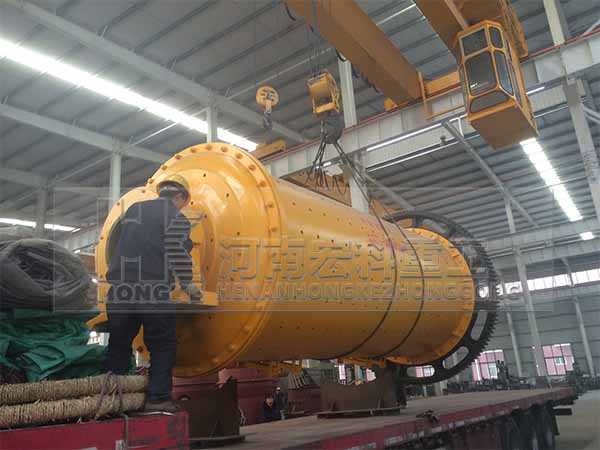

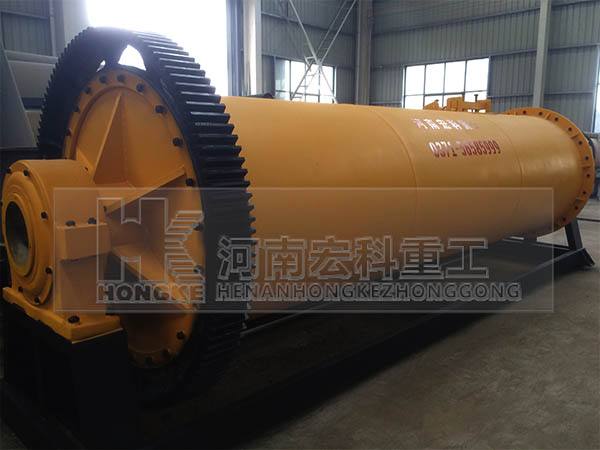

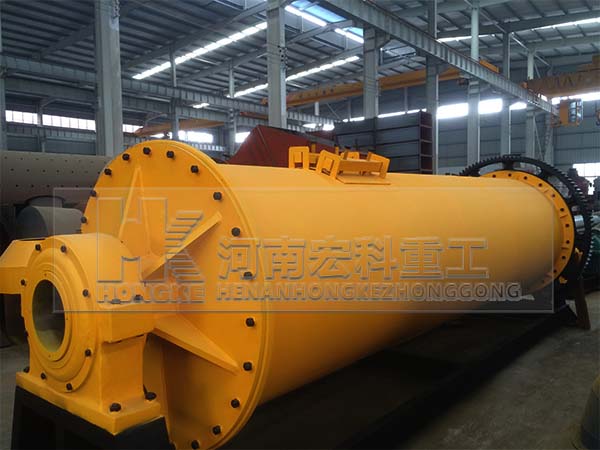

溢流球磨機圖片

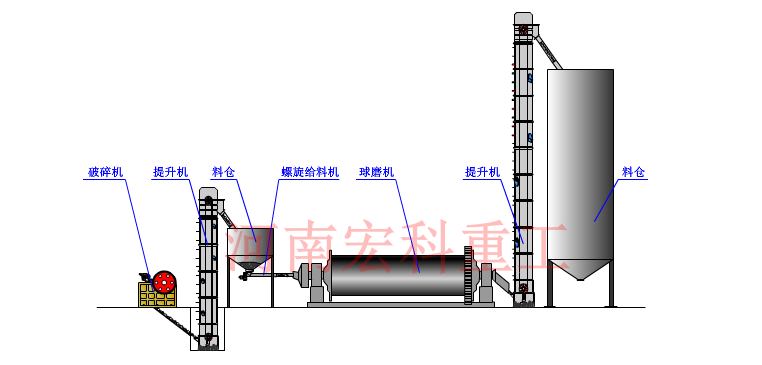

溢流型球磨機工作原理
主軸承是溢流型球磨機的一個關鍵部件，必須充分重視其潤滑，一般采用稀油集中循環潤滑，油流經泵分四路壓入主軸承和傳動軸承中，然后排到軸承底部的排油管道，再流回油箱。對中、小型球磨機，則有采用油環自動潤滑、油杯滴油潤滑或者采用固體潤滑劑等方式。有的選礦廠設置有斷油自動報警裝置，以保證潤滑的可靠性。溢流型球磨機通過兩端的中空軸支承在主軸承上，兩個中空軸對頸中，有一個可以在主軸承上軸向伸縮，另一個是固定的。由于球磨機的齒輪傳動會產生向力，在設計時使一個中空軸頸帶有兩個凸肩，凸肩之間的距離恰好等于軸瓦的長度，從而防止發生軸向運動。另一個中空軸頸不帶凸肩，其長度大于軸瓦長度給5-25mm,當筒體受熱而伸長或由于載荷使筒體撓曲時，可以在一定范圍內自由伸縮。
溢流型球磨機性能特點
1、溢流型球磨機筒體的內鑲有用耐磨材料制成的，從而加強耐磨度，延長使用壽命；并且該可提供鼓形給料器和聯合給料器兩種供選擇，滿足不同用戶的要求。
2、溢流型球磨機將滾動軸承代替軸瓦滑動軸承，節能10%-20%；另外，該機還配置整體式大盤，縮短安裝時間，降低了安裝要求。
3、該機的軸承潤滑可分為手動和電動潤滑泵供選擇，可實現潤滑自動化操作；齒輪潤滑方式有油脂潤滑、油浴潤滑和油霧潤滑供選擇，滿足不同工況需求。
溢流型球磨機技術參數
| 規格型號 | 筒體轉速（r/min） | 裝球量（t） | 進料力度（mm） | 出料力度（mm） | 產量（t/h） | 電機功率(kw) | 總重量(t) |
| Ф900×1800 | 36-38 | 1.5 | ≤20 | 0.075-0.89 | 0.65-2 | 18.5 | 5.5 |
| Ф900×3000 | 36 | 2.7 | ≤20 | 0.075-0.89 | 1.1-3.5 | 22 | 6.7 |
| Ф1200×2400 | 36 | 3 | ≤25 | 0.075-0.4 | 1.5-4.8 | 30 | 12 |
| Ф1200×3000 | 36 | 3.5 | ≤25 | 0.074-0.4 | 1.6-5 | 37 | 12.8 |
| Ф1200×4500 | 32.4 | 5 | ≤25 | 0.074-0.4 | 1.6-5.8 | 55 | 13.8 |
| Ф1500×3000 | 29.7 | 7.5 | ≤25 | 0.074-0.4 | 2-5 | 75 | 16.8 |
| Ф1500×4500 | 27 | 11 | ≤25 | 0.074-0.4 | 3-6 | 110 | 21 |
| Ф1500×5700 | 28 | 12 | ≤25 | 0.074-0.4 | 3.5-6 | 130 | 25.8 |
| Ф1800×3000 | 25.4 | 11 | ≤25 | 0.074-0.4 | 4-10 | 130 | 29 |
| Ф1830×4500 | 25.4 | 15 | ≤25 | 0.074-0.4 | 4.5-12 | 155 | 35.5 |
| Ф1830×6400 | 24.1 | 21 | ≤25 | 0.074-0.4 | 6.5-15 | 210 | 43 |
| Ф1830×7000 | 24.1 | 23 | ≤25 | 0.074-0.4 | 7.5-17 | 245 | 43.8 |
| Ф2100×3000 | 23.7 | 15 | ≤25 | 0.074-0.4 | 6.5-36 | 155 | 34.8 |
| Ф2100×4500 | 23.7 | 24 | ≤25 | 0.074-0.4 | 8-43 | 245 | 38 |
| Ф2100×7000 | 23.7 | 26 | ≤25 | 0.074-0.4 | 8-48 | 280 | 56.6 |
| Ф2200×4500 | 21.5 | 35 | ≤25 | 0.074-0.4 | 9-45 | 280 | 51.8 |
| Ф2200×6500 | 21.7 | 35 | ≤25 | 0.074-0.4 | 14-26 | 280 | 60 |
| Ф2200×7000 | 21.7 | 35 | ≤25 | 0.074-0.4 | 15-28 | 380 | 62 |
| Ф2200×7500 | 21.7 | 35 | ≤25 | 0.074-0.4 | 15-30 | 380 | 64.8 |
| Ф2400×3000 | 21 | 23 | ≤25 | 0.074-0.4 | 7-50 | 245 | 54 |
| Ф2400×4500 | 21 | 30 | ≤25 | 0.074-0.4 | 8.5-60 | 320 | 65 |
| Ф2700×4000 | 20.7 | 40 | ≤25 | 0.074-0.4 | 12-80 | 380 | 94 |
| Ф2700×4500 | 20.7 | 48 | ≤25 | 0.074-0.4 | 12-90 | 480 | 102 |
| Ф3200×4500 | 18 | 65 | ≤25 | 0.074-0.4 | 按工藝條件定 | 800 | 137 |
| Ф3600×4500 | 17 | 90 | ≤25 | 0.074-0.4 | 按工藝條件定 | 850 | 158 |
| Ф3600×6000 | 17 | 110 | ≤25 | 0.074-0.4 | 按工藝條件定 | 1250 | 175 |
| Ф3600×8500 | 18 | 131 | ≤25 | 0.074-0.4 | 45.8-256 | 1800 | 252 |
| Ф4000×5000 | 16.9 | 121 | ≤25 | 0.074-0.4 | 45-208 | 1500 | 203 |
| Ф4000×6000 | 16.9 | 146 | ≤25 | 0.074-0.4 | 65-248 | 1600 | 218 |
| Ф4000×6700 | 16.9 | 149 | ≤25 | 0.074-0.4 | 45-252 | 1800 | 238 |
| Ф4500×6400 | 15.6 | 172 | ≤25 | 0.074-0.4 | 54-306 | 2000 | 280 |
| Ф5030×6400 | 14.4 | 216 | ≤25 | 0.074-0.4 | 68-386 | 2500 | 320 |
| Ф5030×8300 | 14.4 | 226 | ≤25 | 0.074-0.4 | 88-500 | 3300 | 403 |
| Ф5500×8500 | 13.8 | 338 | ≤25 | 0.074-0.4 | 108-615 | 4500 | 525 |
